Лазерный измеритель скорости и длины

WGS-L030
Обзор:
Лазерный доплеровский измеритель скорости и длины WGS-L030, разработанный компанией Wuhan CenterRise M&C Engineering Co. , Ltd. , использует высокоточный лазерный доплеровский датчик скорости для измерения скорости и длины движущихся объектов в технологической линии при высоких температурах и скоростях. Он в основном используется для измерения скорости и длины горячекатаной полосы на сталелитейных заводах. Лазерный доплеровский измеритель скорости и длины WGS-L030 состоит из двух основных компонентов: аппаратного и программного обеспечения. Аппаратная система включает в себя набор лазерных доплеровских датчиков скорости, которые измеряют относительную скорость горячекатаной полосы и датчиков. Вычислительный блок датчика рассчитывает длину стального листа, проходящего через датчики, на основе данных лазерного доплеровского датчика скорости и передает их удаленно в хост-систему толщиномера. Программное обеспечение хост-системы рассчитывает скорость и длину горячекатаной полосы на основе данных вычислительного блока, отображает соответствующие данные и кривую, а также генерирует сигналы тревоги на основе пороговых значений отклонения, заданных программным обеспечением или вручную. Аппаратное устройство устанавливается на круглой или Г-образной раме над измеряемой полосой. Программное обеспечение анализирует и обрабатывает данные измерения полосы, собранные аппаратным блоком, отображает проанализированные данные о скорости и длине на дисплее и отправляет команды управления и сигнализации аппаратному блоку.

Принцип измерения системы:

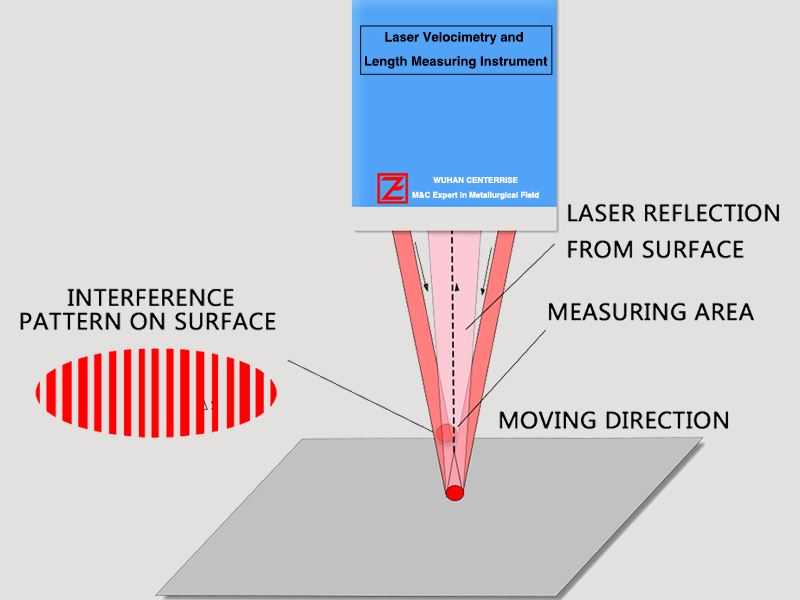

Принцип работы лазерного доплеровского датчика скорости показан на рисунке. Велосиметры используют лазерный эффект Доплера для измерения скорости жидкостей или твердых тел. Лазерный доплеровский велосиметр обычно состоит из пяти компонентов: лазера, падающего оптического блока, принимающего оптического блока, генератора доплеровских сигналов и процессора данных. Ключевыми преимуществами лазерных доплеровских велосиметров являются бесконтактное измерение, линейные характеристики, высокое пространственное разрешение и быстрый динамический отклик. Используя систему LDV, основанную на современной оптоэлектронике и микропроцессорной технологии, лазерные доплеровские велосиметры позволяют легко выполнять двух- и трёхмерные измерения жидкостей и твёрдых тел.

Трассирующие частицы лазерного зонда используют доплеровский сдвиг частоты света, рассеянного движущимися частицами, для получения информации о скорости. Поскольку измерение выполняется лазером, доплеровская частота линейно связана со скоростью и не зависит от температуры и давления, что делает его самым точным прибором для измерения скорости в мире.

Конфигурация системы:

Прибор для измерения скорости и длины, предназначенный для резки по длине, использует архитектуру системы, показанную на рисунке, для реализации лазерной доплеровской системы измерения скорости и длины. Датчик аппаратной системы использует набор лазерных доплеровских датчиков скорости, установленных вертикально сбоку или над контролируемой пластиной. Аппаратная система передает собранные данные в хост-систему. Программное обеспечение хост-системы интегрирует данные о скорости, измеренные датчиками за измеренный период времени, для расчета длины пластины и калибровки сдвига. Этот метод обеспечивает высокоточные и стабильные данные измерений.

Параметры:
Ширина слитка: ≥100 мм
Длина слитка: 2000 мм
Толщина слитка: 1–300 мм
Скорость слитка: 10 м/с
Температура слитка: от комнатной температуры до 1150 °C
Точность измерения: ±0, 05%
Разрешение: ±0, 05 мм
Повторяемость: 0, 10 мм
Класс лазера: 2 (IEC60825-1:2014)
Степень защиты: IP65
Способ связи: TCP/IP
Рабочая температура: 0–50 °C
Направление: измерение в прямом и обратном направлениях
